СВТ-40 - Сепаратор первичной очистки зерна
- В наличии
- Оптом и в розницу
от 65 руб.
Показать оптовые ценыСепаратор товарной очистки зерна СВТ 40
СВТ-40 предназначен для первичной (товарной) очистки зернового вороха колосовых, крупяных и зернобобовых культур, технических и масличных культур и семян трав от легких, крупных и мелких (сорной и зерновой) примесей, отделяемых воздушным потоком и решетами, с целью доведения содержания примесей в заготовляемом зерне до базисных кондиций.
Сепаратор также может использоваться и для предварительной очистки поступающего от комбайнов или других молотильных устройств зернового вороха выше указанных культур от легких, крупных и мелких сорных примесей, отделяемых воздушным потоком и решетами, с целью лучшего сохранения семян и зерна, подготовки их к сушке и активному вентилированию, повышения эффективности последующей очистки.
Сепаратор встраивается в технологические линии послеуборочной обработки семян и зерна (зерноочистительные агрегаты и зерноочистительно-сушильные комплексы), а также устанавливается в складских помещениях в составе специальных линий во всех сельскохозяйственных зонах.
Устройство и работа сепаратора
Сепаратор состоит из рамы, системы аспирации, рамы системы аспирации, четырех попарно соединенных решетных станов, главного вала, распределительного устройства, приемника зерна, питающего устройства и электропривода. Сепаратор обслуживает механик зерноочистительного агрегата.
Зерновой ворох поступает в питающее устройство, где с помощью шнека равномерно распределяется по ширине приемной камеры системы аспирации. Битер приемной камеры вбрасывает зерновой ворох в воздушный канал системы аспирации, в которой восходящий поток воздуха выносит легкие примеси (солому, легкие колосья, головки сорняков и т. д.) в отстойную камеру. В камере происходит их осаждение, а участвующий в рабочем цикле воздух направляется обратно в вентилятор для повторного использования. Легкие примеси шнеком отходов выводятся из отстойной камеры в вертикальную течку легких примесей.
Пройдя очистку в камере системы аспирации, зерновой ворох разделяется на две части и поступает в распределительное устройство, где в свою очередь каждая из частей также делится на две равные части и подается на решета четырех параллельно работающих решетных станов.

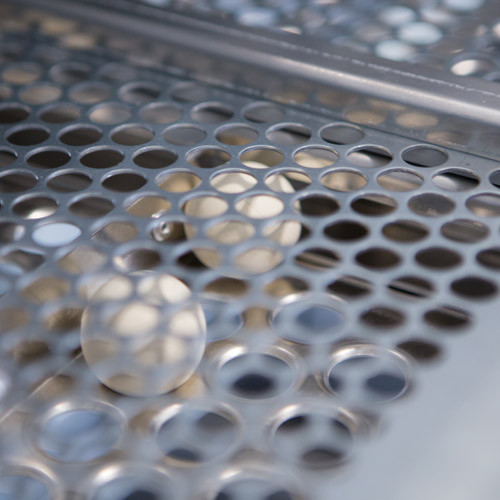

Решета (подсевные) выделяют из зернового вороха мелкие минеральные примеси, сорняки, которые по течкам направляются в бункер отходов. Сошедший с решет зерновой ворох поступает на решета (сортировальные), где из вороха выделяется мелкое и щуплое зерно – используемое на фураж. На следующих решетах (колосовых) осуществляется очистка зернового вороха от крупных примесей, которые направляются сходом в течку крупных примесей, а чистое зерно направляется в приемник зерна.
Скачать руководство по эксплуатации СВТ-40
| Характеристики сепаратора СВТ-40 |
Ед. измерения
|
Значение |
|---|---|---|
| Номинальная производительность за 1 час основного времени на пшенице с натурой исходного материала 760 г/л, т, не менее: |
|
|
|
- предварительная очистка при влажности 20% с содержанием сорной примеси 10%, в том числе соломистой примеси 1%
|
т/ч
|
60
|
|
- первичная очистка при влажности 18%, с содержанием отделимых пневмосепарацией и решетами зерновой примеси 10% и сорной 3%
|
кг
|
40
|
| Количество обслуживающего персонала |
чел.
|
1 (механик)
|
| Габаритные размеры, не более |
|
|
| - длина |
мм
|
3880
|
| - ширина |
мм
|
2285
|
| - высота |
мм
|
2810
|
| Установленная суммарная мощность, не более |
кВт |
11,7 |
| Масса с комплектом рабочих органов и приспособлений для выполнения основной технологической операции, не более |
кг
|
3600
|
| Срок службы до списания (при годовой наработке 260 ч), не менее |
лет
|
9 |
Вся продукция сертифицирована и соответствует действующей нормативно-технической документации.
| Пользовательские характеристики | |
|---|---|
| Категория продукции | Сепаратор |
| Состояние | Новое |
| Тип оборудования | Сельскохозяйственное |
