Наша компания имеет большой опыт в реализации оборудования и запчастей для послеуборочной обработки зерна (зернотока и зерносклада).
Послеуборочная обработка - это ключевое звено в производстве зерна. От него зависит, насколько окупятся затраты на все предыдущие стадии цикла. Имеет ли смысл вносить удобрения, сеять элитные семена, приобретать в кредит комбайны и трактора, платить премии механизаторам, чтобы рекордный урожай пролежал два месяца без обработки? Общий износ техники у производителей и переработчиков зерна сегодня составляет 75 %. И обновлять ее следует пропорционально на всех циклах.
Послеуборочная обработка включает комплекс последовательных операций, в результате которых улучшаются многие качественные показатели семян. Выделение примесей изменяет компонентный состав зерновой массы, ее физические свойства, т.е. в конечном счете послеуборочная подготовка зерна позволяет уменьшить потери и увеличить экономический эффект от производства продукции.
Оборудование зерновое
Задачи послеуборочной обработки зерна заключаются в :
- Привести зерновую массу в стойкое для хранения состояние. Свежеубранная зерновая масса в процессе послеуборочной обработки должна быть доведена до требований стандарта по чистоте для семенного зерна и до требований базисных норм для зерна продовольственного назначения;
- послеуборочная обработка зерна должна проводиться своевременно, с минимальными затратами и обеспечивать получение высококачественного материала;
- приведение зерновой массы в стойкое для хранения состояние за счет уменьшения влажности.
Технологическая схема послеуборочной обработки зерновых масс:
- поток зерна от комбайна в кузове транспортного средства поступает на взвешивание;
- отбор проб на анализ в соответствии с правилами ГОСТа. Результаты заносятся в журнал лаборантом;
- разгрузка и временное хранение;
- предварительная очистка;
- временное хранение в ожидании сушки;
- сушка;
- первичная очистка;
- вторичная очистка.
Предварительная очистка. Предварительная очистка зерна предназначена для повышения сыпучести материала, подготовки его для сушки в шахтных сушилках, удаления из него крупных и легковесных примесей, для удаления из зерна основных очагов инфекции: пыли, земли, растительных остатков, минералов и т. п. Помимо этого, главной целью предварительной обработки является сохранение больших масс зерна при его хранении до сушки. Поэтому функции предварительной очистки значительно расширились, и теперь она должна осуществляться сразу после уборки урожая, а не только непосредственно перед его сушкой. Предварительная очистка позволяет значительно удлинить срок хранения зерна, даже без его вентилирования.
Чтобы все поступающее зерно сразу обрабатывать, нужны машины предварительной очистки с производительностью, равной наибольшей интенсивности поступления его. Машины предварительной очистки должны сочетаться со специальными площадками для размещения зерна и завальными ямами при машинах. Их объем необходимо тесно увязывать с максимальной интенсивностью поступления зерна в течение суток и с неравномерностью его поступления.
Активное вентилирование. Активное вентилирование - это процесс принудительного продувания неподвижной зерновой массы подогретым или охлаждённым воздухом.
Активное вентилирование применяется для временной консервации и сушки зерна и семян. Сущность его состоит в том, что через насыпь зерна продувается воздух, который способствует испарению влаги и уносит с собой скопившиеся в межзерновом пространстве водяные пары.
Помимо временной консервации активное вентилирование можно применять для:
1. охлаждения зерновой массы;
2. охлаждения зерна после сушки;
3. охлаждение сухого зерна с целью придания дополнительной стойкости (снижение жизнедеятельности насекомых-вредителей хлебных запасов, при невозможности дезинсекции);
4. охлаждение с целью ликвидации очага самосогревания;
5. обеспечить режим хранения в охлажденном состоянии;
6. воздушно-тепловой обогрев семян после зимнего хранения;
7. ускорение послеуборочного дозревания;
8. обновление газового состава воздуха в семенах;
9. подсушивание зерна на 3 - 4%;
10. предпосевной обогрев семян;
11. дегазация зерновой массы после фумигации.
Сушильные установки для зерна
Главное требование при временном хранении зерна и семян - сохранение (или даже улучшение) их товарных и посевных качеств. Это требование может быть соблюдено, если исходная влажность зернового вороха не превышает 24%. При более высокой влажности зерновой материал направляют на сушильные установки или пересыпают один раз в двое суток. При использовании тепловентиляционного оборудования разница между температурой зерна и воздуха не должна превышать 10°С. Не допускается при этом повторное использование подогретого воздуха. Травмирование зерна при прохождении через оборудование не более 0,2%. При хранении зерна необходимо ежедневно замерять температуру зерна в основных точках ёмкости и при нё повышении принимать меры по охлаждению материала. Круглосуточно можно вентилировать семена, имеющие влажность свыше 21% при относительной влажности воздуха не выше 95%. При более высокой влажности воздуха необходимо периодическое вентилирование в течение 1-1,5 ч (интервал 4-6 ч). Если семенной материал не прошёл периода послеуборочного дозревания, его не следует охлаждать ниже 3-5°С, во избежание снижения посевных качеств. Вентилирование эффективно тогда, когда разница между температурой зерна и воздуха не менее 7°С. Активное вентилирование рекомендуется проводить только тогда, когда при этом не будет происходить увлажнение зерна. Для охлаждения 1 тонны зернового материала до температуры наружного воздуха рекомендуемый объём воздуха составляет 2000 м3. При активном вентилировании зерна должна соблюдаться равномерность подачи воздуха, то есть зерно рекомендуется выравнивать на установке.
На сегодняшний день широкое распространение получили следующие виды установок активного вентилирования: стационарные (СВУ-1, СВУ-2, СВУ-3, СВУ-63), напольно-переносные (со сплошным щитовым настилом, двухрядные, с распределительными коробами), телескопические (ТВУ-2), трубные вертикальные (ПВУ-1), бункера активного вентилирования (К-878, БВ-25, БВ-40), и аэрожелоба.
Стационарные установки - являются неотъемлемой частью хранилища. Основа этих установок - каналы (воздуховоды), устроенные в полу хранилища, стенки которых выложены кирпичом или сделаны из бетона. На боковые стенки сверху каналов укладывают деревянные решетки, устроенные так, что исключается просыпание зерна в каналы. Установка СВУ-1 состоит из секций, каждая из которых состоит из каналов-воздуховодов, расположенных поперек склада на всю его ширину (19 м). С противоположной стороны каналы каждой секции сведены в один общий патрубок (диффузор), который выходит через стену за пределы склада и соединяется с вентилятором. На всем протяжении канал имеет постоянную ширину 400 мм и переменную глубину - 500 мм в начале и 70 мм в конце (для поддержания напора воздуха). Наличие уклона способствует более равномерному распределению воздуха в зерновой насыпи.
Установки активного вентилирования зерна
Напольно-переносные установки. Используют для активного вентилирования зерна в складах, не имеющих стационарных установок, под навесами и на открытых площадках. Основой установок являются каналы-воздуховоды в виде щитов и решеток, укладываемых на пол и при помощи диффузора и патрубков соединяемые с передвижным вентиляционным агрегатом Магистральный канал состоит из глухих и проходных щитов. Проходные щиты имеют в боковых стенках вырезы для монтирования воздухораспределительных каналов. Недостатки напольно-переносных установок: быстро изнашиваются, требуют тщательной подгонки и ручной труд.
Передвижные трубные установки. Основной частью установок этого типа являются погруженные в зерновую массу трубы, через которые нагнетают или отсасывают воздух. На каждую трубу в установке ПВУ-1 надевают отдельный вентилятор с электродвигателем. Каждая труба рассматриваемой установки состоит из трех частей: нижней, верхней и соединяющей их переходной муфты. Наружный диаметр труб 102 мм, толщина стенки 1,5-2 мм. Нижняя часть трубы сведена на конус (для удобства погружения) и на высоте 0,6-1,2 м имеет сетку с отверстиями диаметром 2 мм. Длина трубы 3,6 м, масса около 20 кг. Успех применения этих установок зависит от схемы расположения труб и расстояния между ними в зерновой массе, ее состояния и высоты насыпи. Передвижные установки могут использовать для ликвидации самосогревания зерновых масс в бунтах или на площадках, при хранении семян в закромах вместимостью 5-10 т, в складах, не оборудованных стационарными установками. Преимущества данных установок - можно вентилировать в закромах. Недостатки: используется не атмосферный, а внутрискладской воздух (при обработке больших масс зерна создаётся «свой климат» снижающий технологическую эффективность - повышается температура и влажность воздуха), энергоёмкий, необходимо много ручного труда.
Телескопические вентиляционные установки ТВУ-2. Каждая из них состоит из пяти звеньев полых стальных труб с толщиной стенок 2,5 мм. В собранном для перемещения виде установка представляет собой трубу на салазках (для удобства перемещения), в которой размещено еще четыре звена, входящих одно в другое. Эти четыре звена трубы перфорированы отверстиями диаметром 3 мм. Внутри звеньев проходит трос длиной 12 м, один конец которого закреплен в пятом звене, а противоположный выведен за пределы первого и оканчивается петлей. Перед эксплуатацией звенья вытягивают во всю длину (9,86 м) на площадке или полу склада, а затем засыпают зерновой массой, которую необходимо вентилировать. К наружному концу (звену без отверстий) присоединяют вентилятор с электродвигателем. По окончании вентилирования установку вытягивают из насыпи за трос с помощью трактора или автомобиля и укладывают на новом месте. Масса установки 295 кг. За один прием с помощью ТВУ-2 можно обработать 100-150 т зерна. При необходимости обработки больших масс зерна размещают несколько установок. Расстояние между трубами зависит от влажности зерновой массы и высоты ее насыпи. Достоинства данных установок - возможность извлечения из зерновой массы, а недостатки - есть вероятность механического повреждения зерна при вытягивании установки.

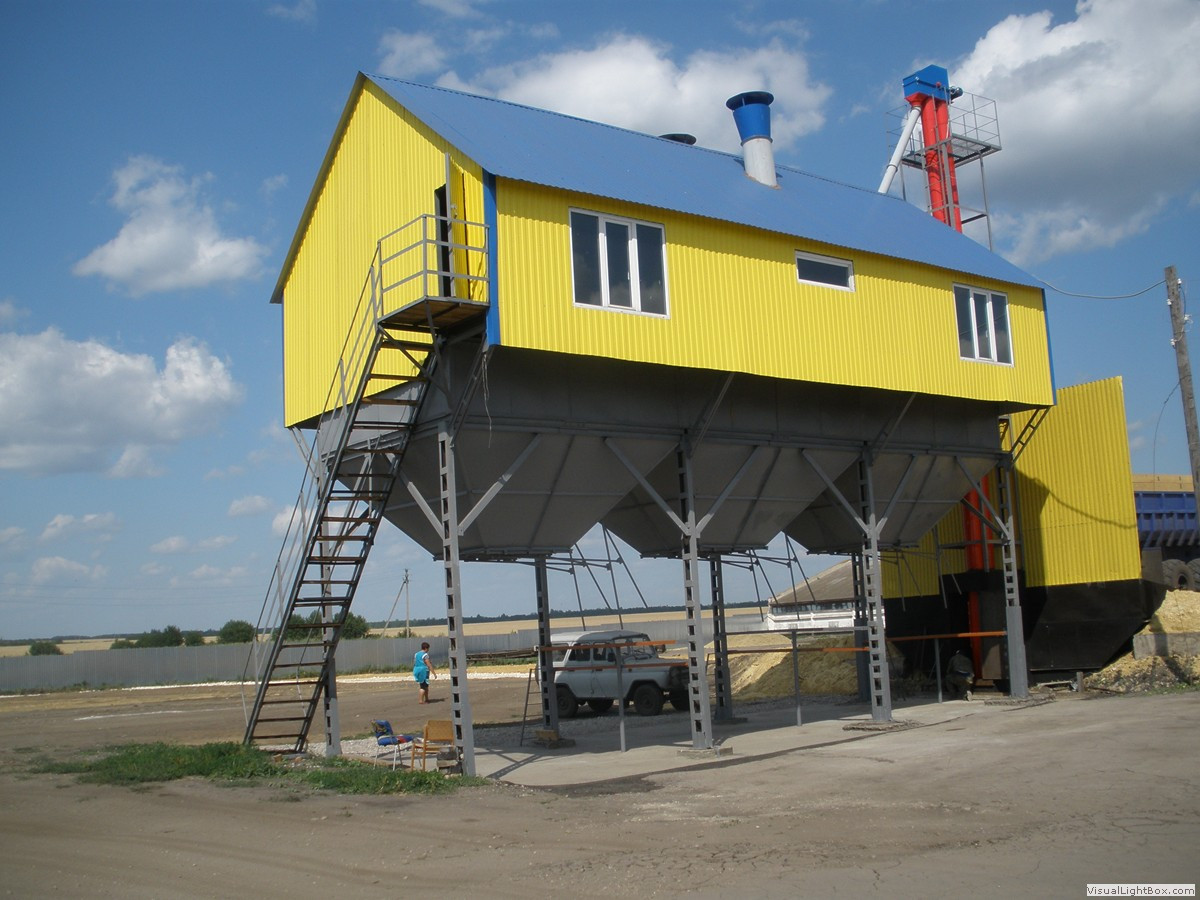

Вентилируемые бункера являются наиболее совершенными устройствами для быстрого охлаждения, а также для медленной сушки зерна и семян различных культур, предназначены для накопления и временной консервации зерна влажностью до 25 % с сохранением его посевных и продовольственных качеств. Они занимают сравнительно мало места, обеспечивают полную механизацию загрузки и выгрузки зерна, достаточно быстро монтируются. Благодаря возможности работы при любой погоде, быстроте охлаждения, полной механизации загрузки и выгрузки зерна, вентилируемые бункера пригодны для использования их в сочетании с поточными зерноочистительно-сушильными линиями. Преимущества бункеров - большая скорость охлаждения, можно в них сушить и хранить зерно, все процессы механизированы, а недостатки - большая энергоёмкость.
Аэрожелоба. Эти установки, предназначенные для механизированной выгрузки зерна из складов, могут быть использованы и для активного вентилирования. Аэрожелоб представляет собой стационарную вентиляционную установку канального типа. Воздух в зерновую массу поступает через распределительную решетку (чешуйчатое сито). Каждый аэрожелоб состоит из переходного патрубка (диффузора), двухсекционного канала и выпускной воронки. Каналы делают бетонированными, шириной 0,22 м и глубиной 0,5 м около стен склада и 0,1 м у выпускной воронки. Соответственно суживаются и установленные в канале предохранительная и воздухораспределяющая решетки. Важнейшая деталь аэрожелоба - чешуйчатое сито, делящее канал на две части: верхнюю - для транспортирования зерна; нижнюю - для направленного выхода воздуха и вентилирования. Для облегчения транспортирования зерна чешуйчатое сито устраивают с наклоном 3-6? по направлению воздушного потока в канале. Оно должно иметь щели высотой 1,1 + 0,1 мм. Аэрожелоба хорошо транспортируют зерновую массу влажностью до 15,5 %. Снижение сыпучести последней отражается на ее способности к перемещению. С изменением влажности меняют и предельную высоту насыпи зерновой массы. Преимущества аэрожелобов - механизированная выгрузка зерна из склада, а недостатки - энергоемкие.
Оборудование для сушки зерна
Сушка. Сушка является основной технологической операцией по приведению зерна и семян в устойчивое при их хранении состояние. Только после того, как из зерновой массы удалена вся избыточная влага (то есть свободная вода) и зерно доведено до сухого состояния (влажность должна быть ниже критической), можно рассчитывать на его надежную сохранность в течение длительного периода времени.
Почти все сушилки, использующие в качестве сушильного агента нагретый воздух и применяемые в настоящее время, являются сушилками конвективного типа, в которых воздух переносит тепло к зерну и удаляет испаряющуюся влагу.
Устройства, где продукты сгорания топлива смешиваются с воздухом для сушки, сейчас применяются почти во всех сушилках работающих на газе. Продукты сгорания, поступающие из правильно отрегулированной газовой горелки, не оказывают вредного влияния при прохождении через зерно.
Крупные сушилки работают либо на жидком топливе, либо на природном газе. Сушилки, работающие на жидком топливе, имеют теплообменник, который обеспечивает подачу чистого воздуха.
Другие виды энергии, для подвода тепла в зерносушилку, еще не могут конкурировать по экономическим показателям с жидким топливом или газом. Проводятся эксперименты по применению инфракрасного излучения для сушки зерна, однако в ближайшем будущем большинство сушилок для зерна будет конвективного типа с использованием нагретого воздуха.
Выбор типа сушилки определяется, прежде всего, ее производительностью, стоимостью, безопасностью при работе, надежностью контроля температуры, стабильностью производительности и наличием соответствующего транспортного оборудования. Легкость очистки также играет важную роль, особенно при сушке разных партий семенного зерна. В процессе сушки возможно ухудшение качества зерна вследствие потери всхожести, подгорания, снижения хлебопекарных свойств муки, растрескивания.

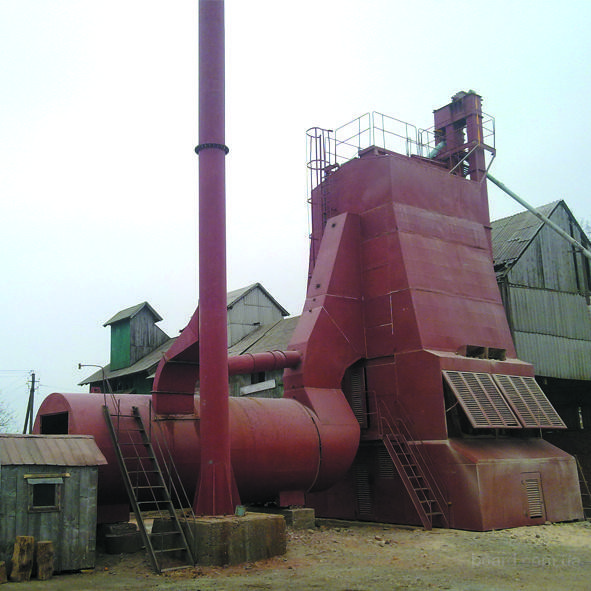

Шахтные сушилки. Сушилки данного типа представляют собой 2 шахты одинаковой вместительности с вертикальной норией, устанавливаемые обычно на постоянном фундаменте. Через эту сушилку зерно проходит во время сушки под действием собственного веса. Нагретый воздух поступает снизу. Высушенное зерно затем поступает в специальные камеры для охлаждения. Данные сушилки предназначены для партий зерна 8 и 16 тонн. При сушке зерна продовольственного назначения на шахтных сушилках съем влаги составляет 5-6% за один пропуск зерна; на семенные цели – 3-4% за пропуск. Производительность данных сушилок составляет 8-16 тонн в час для продовольственного зерна и 4-8 тонн в час для семенного материала. Необходимо отметить, что зерно перед загрузкой в шахты необходимо отсортировать, иначе есть опасность возгорания соломы и шелухи при высокой температуре.
Барабанные сушилки. Барабанные сушилки не уступают по производительности шахтным сушилкам, съем влаги для продовольственного зерна также составляет 5-6%, и 3-4% для семенного материала. Данная сушилка представляет собой систему, состоящую из топки, барабана и камеры охлаждения. На оси барабана имеются специальные металлические пластины, благодаря которым зерно идет по горизонтальной спирали. Такие зерносушилки компактны, есть возможность транспортировать их по шоссе, но в последнее время их чаще используют как стационарные установки.
Камерные (напольные) сушилки. Данные сушильные закрома строятся на больших площадях, зерно туда обычно подается механическим способом. Такие сушилки снабжены воздуховодом, состоят из 2 камер, пол в каждой перфорированный. Высота зерновой насыпи не должна составлять более 80 см, иначе зерно не просушится. Зерно высушивается продуванием через него наружного или слабо подогретого воздуха. После сушки первого слоя зерна продолжается дальнейшее заполнение силоса и высушивается следующий слой, и так до тех пор, пока силос полностью не заполнится зерном. Имеется оборудование, которое механическим путем подает зерно в силос для сушки и удаляет из него слой зерна равной толщины. С целью обеспечения равномерного удаления влаги разработаны также встроенные шнеки перемешивания зерна во время сушки. Съем влаги производится за 1 пропуск до сухого состояния зерна.

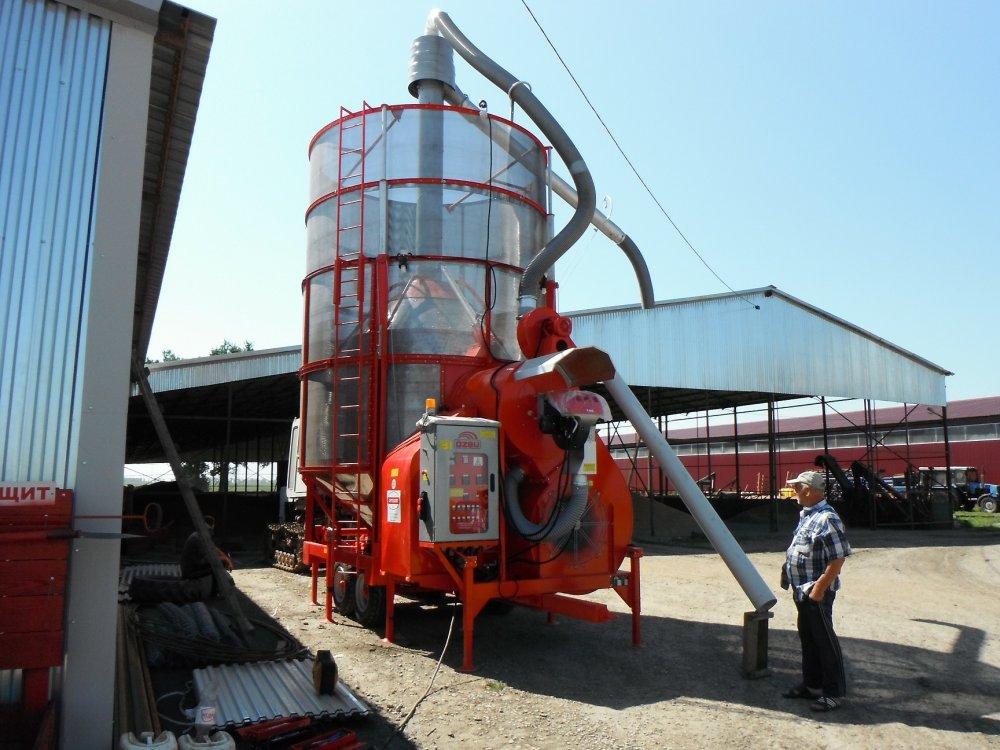

Рециркуляционные сушилки. Рециркуляционные сушилки напоминают шахтные, однако зерно, поступая сверху в шахту, нагревается в течение нескольких секунд и под давлением собственного веса проходит вниз шахты, где одна часть зерна идет на хранение, а вторая часть поступает в другую шахту. Во второй шахте горячее сухое зерно смешивается с сырым. Благодаря этому сырое зерно немного подсушивается, и затем эта партия снова поступает в первую шахту и вновь сушится. Смешивание сухого и влажного зерна выгодно с экономической точки зрения, так как затраты на топливо будут меньше. Данные сушилки используются обычно для зерна продовольственного назначения, обладают высокой производительностью – до 70 тонн в час.
Первичная очистка.Задачей первичной очистки является освобождение зерна от примесей оставшихся после предварительной очистки. При этом чаще всего встречаются примеси, состоящие из семян сорняков, семян других культурных растений, битого зерна основной культуры, поврежденного насекомыми и поврежденного грибковыми болезнями (плесень, головня, спорынья). В основном все машины первичной очистки разделяют ворох поступивший после предварительной очистки на 4 фракции : крупные и лёгкие примеси, оставшиеся после предварительной очистки; мелкая примесь, идущая на фураж и чистый материал. Примеси, попадающие в продукты из зерна или в семена масличных культур, придают им неприятный запах, ухудшают их цвет, снижая тем самым качество конечной продукции. Первичную очистку следует проводить после сушки зерна, так как влажный материал плохо поддается очистке и в материале находится фураж который тоже должен иметь кондиционную влажность необходимую для хранения.
Вторичная очистка зернового вороха.Цель вторичной очистки заключается в делении материала на зерно продовольственное и семена. При вторичной очистке семян производится разделение зерна на фракции по величине, с целью закладки на семена только крупного полноценного зерна сортируемой культуры. Для вторичной обработки зерна чаще всего используются триерные блоки различной конструкции и производительности.
В заключении следует заметить, что при подборе зерноочистительных машин и сушилки необходимо учитывать статистику засоренности и влажности сырья за последние 5 лет, при этом ориентироваться на самый неблагополучный год.
