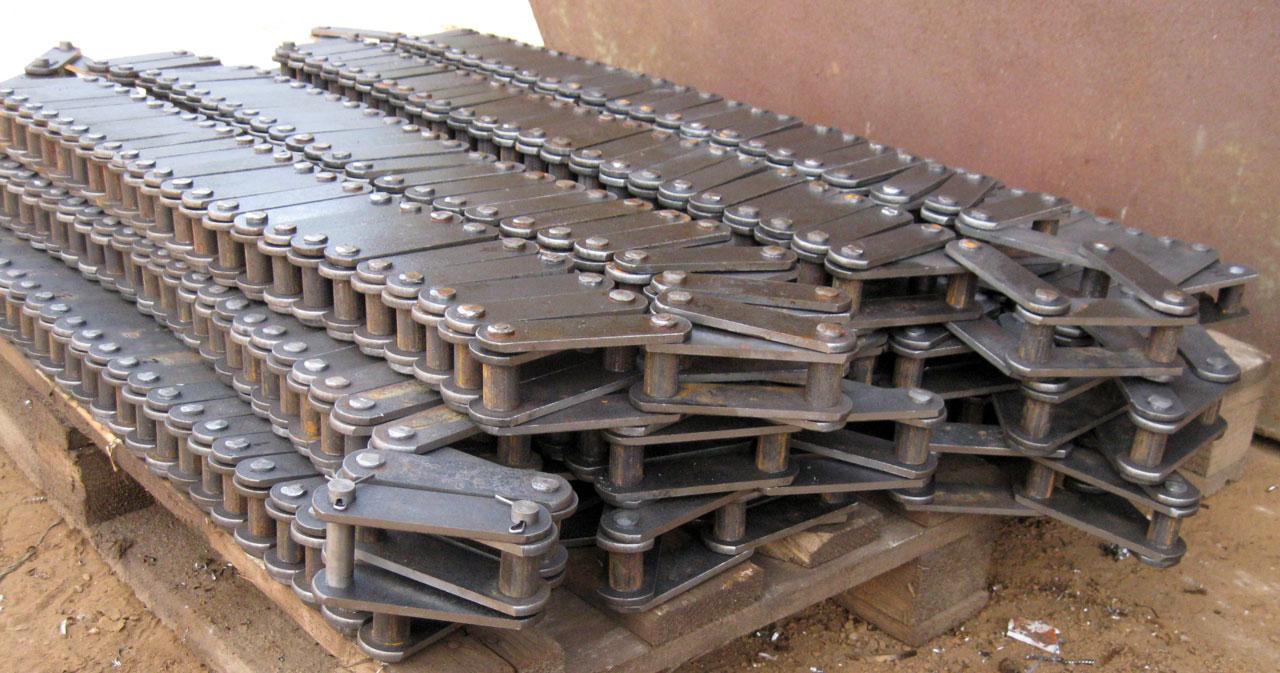

Тяговые пластинчатые цепи

Тяговые цепи – это группа цепей, предназначенных для перемещения полезной нагрузки. В зависимости от условий работы, от перемещаемого материала, применяют ту или иную тяговую цепь. Тяговые цепи состоят из ряда последовательных соединенных внутренних и внешних звеньев, способных свободно двигаться в одной плоскости. Данные цепи производятся по особой технологии, что обеспечивает их длительный срок эксплуатации при установленных рабочих нагрузках. Кроме технических характеристик, основным качеством конвейерных тяговых цепей является универсальность (гибкость в применении), обусловленная возможностью их оснащения различными типами прикреплений для транспортировки конкретных материалов. Цепи тяговые пластинчатые конвейерные является обязательным компонентом технологических линий на различных производствах. Цепи присутствуют везде, где имеются транспортирные линии: изготовление косметики, нефтехимическая, кондитерская промышленность и многие другие.

Пластинчатые цепи используются:

• На тяговых транспортерных линиях, применяемых для розлива напитков, алкогольных и безалкогольных;
• Производство косметических средств и различных продуктов фармацевтики. Пластинчатые цепи необходимы для работы конвейерных производств, в том числе и этого профиля;
• Пищевая промышленность. И здесь пластинчатые цепи играют важную роль, увеличивая производительность транспортерных линий;
• Производство фасованных нефтепродуктов. Пластинчатыми цепями оборудовано большинство транспортерных производств, на которых осуществляется не только изготовление различных технических жидкостей, но и их расфасовка.

Кроме этого цепи тяговые пластинчатые используются и на десятках других производств, где выполняют важные функции в увеличении производительности и стабильном функционировании оборудования. Пластиковые или металлические, тяговые пластинчатые цепи незаменимы в современной промышленности. На данный момент, можно выделить следующие типы тяговых цепей:

1. Разборные цепи. Главным предназначением этих цепей является транспортировка продукта под любым углом к горизонтальной плоскости в разнообразных конвейерах или подъемниках. Разборные тяговые цепи могут иметь фиксированные или вращающиеся валики.

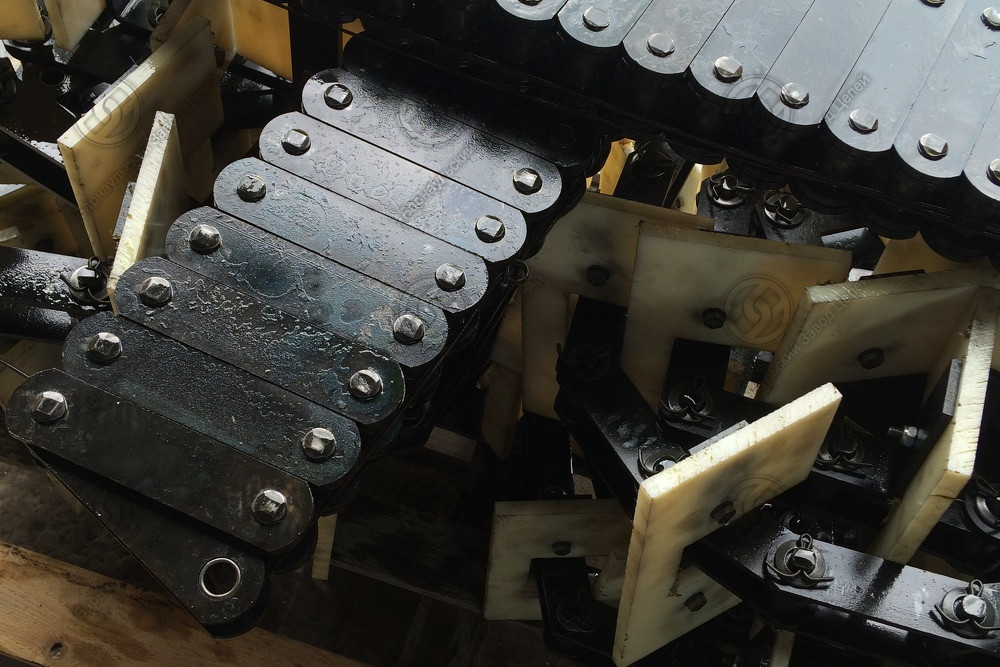

2. Вильчатые цепи. Этот вид тяговых цепей используют в виде тяговых элементов в разнообразных подъёмных или транспортных механизмов, в том числе скребковые конвейеры. Вильчатые тяговые цепи позволяют работать даже в режиме реверсирования. Как правило, в их конструкции предусмотрены скребки.
3. Пластинчатые цепи. Этот подвид цепей обладает простой конструкцией, но при этом пластинчатые цепи обладают внушительными показателями прочности и износоустойчивости. Отметим, что данный, видя тяговых цепей, может, производится и без пластин. Кроме этого заметим, что все тяговые пластинчатые конвейерные цепи подразделяются на роликовые, катковые, катковые с ребордой и втулочные. Плюсом данных цепей является надёжность и плавность работы.  Приводные тяговые цепи – применяются для передачи энергии с неизменным передаточным соотношением.

Приводные цепи можно разделить на три большие группы:

1) Роликовые цепи

2) Втулочные цепи

3) Зубчатые цепи

Конструкция роликовых и втулочных цепей во многом идентична. Исключение составляет конструкция шарнира – во втулочных цепях отсутствует ролик. Такое решение позволяет использовать втулочные цепи в неблагоприятных условиях (пыль, влага, загрязнение), но снижает общий ресурс цепи.

Все детали цепи должны обладать высокой прочностью и износостойкостью, поэтому при производстве они подвергаются следующим видам обработки:

Пластины – сквозная закалка, отпуск, дробеструйная обработка для лучшей усталостной прочности.

Валик– поверхностная закалка, отпуск, шлифование.

Втулка — поверхностная закалка, отпуск, галтовка (очистка, используется для улучшения качества поверхности).
