Триерный блок для обработки предварительно очищенных семян

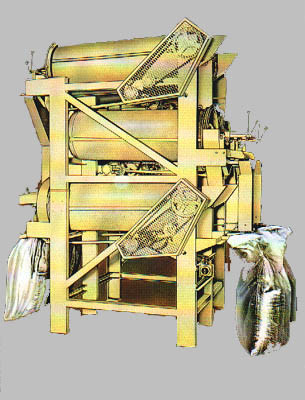

Триерный блок К-553 «Петкус». Используется для обработки предварительно очищенных семян трав, огородных, лекарственных, и пряных растений, а также счемян сахарной свеклы.
Используют в агрегате с воздушно-решетной машиной «Петкус-Селектра» К-218/1 или самостоятельно, в первую очередь на обработке мелкосеменных культур.
Блок имеет три триерных секции (по два цилиндра в каждой), которые устанавливают на станине один над другим. Угол наклона цилиндров 1°30'. Внутри цилиндров имеются качающиеся лотки. Прикрепленные снизу к лоткам направляющие листы предотвращают сводообразование. Лотки, листы и переходные воронки получают колебания от эксцентриковых валов через деревянные шатуны. Положение лотков регулируют рукоятками. Цилиндры вращаются от электродвигателя через клиноременные и зубчатые передачи. К средним цилиндрам применена перекрестная клиноременная передача.
На раме нижней секции по торцам с двух сторон смонтировано семь подвесок для мешков (мешкодержателей). Одна сборная и две спусковые воронки предназначены для вывода коротких примесей из лотков верхней и средней пар цилиндра. При очистке семян только от коротких примесей в блок устанавливают все цилиндры с ячейками для удаления коротких примесей. В этом случае очистка происходит так. Исходная смесь двумя потоками через впускные воронки поступает в верхнюю пару цилиндров. Ячейками цилинд-DOB короткие примеси подаются в лотки, из которых через сборную воронку выводятся через течки в мешки. Остальная масса, идущая сходом с цилиндров, через проходные воронки подастся в среднюю пару цилиндров. Из лотков этих цилиндров по спускной воронке короткие примеси выводятся в мешки. Сход с этих цилиндров через переходную воронку по¬дается в нижнюю пару цилиндров. В этих цилиндрах ячейками также в лотки забрасываются короткие при¬меси, которые выводятся затем в мешки. (ходящая с цилиндров фракция (очищенные семена) попадает в черпаковое колесо, которым и подается в приемник семян, а из него в мешки. При очист¬ке семян от коротких и длинных примесей верхняя и средняя пары цилиндров должны иметь ячейки для уда¬ления коротких примесей, а нижняя пара для удаления длинных примесей (сходом с цилиндров). В этом случае верхняя и средняя секции работают так же, как и при очистке только от коротких примесей. В нижней же паре семена основной культуры ячейками забрасываются в лотки из которых уже через выход ТУ выводятся в мешки, а сходящие с цилиндров длинные примеси попадают в черпаковое колесо, которым и подаются в приемник, а затем из него через выход IV в мешки. Так как секции съемные, то при необходимости можно использовать только одну нижнюю секцию или только две (нижнюю и среднюю). К блоку используют набор сменных цилиндров (обечаек) с различными диаметрами ячеек. В зависимости от установки тех или иных цилиндров в секции порядок обработки может быть и другим, то есть вначале можно удалить длинные примеси, а затем короткие.
Технические характеристики:
- Производительность: от степени загрязнения 0,15-0,35 т/ч при максимальной влажности 14%.
- Масса, кг: 1200
- Габаритный размер, мм: 2800х1660х2820
- Установленная мощность электродвигателя: 1,1 кВт
Пользовательские характеристики | |
---|---|
Категория продукции | Зерноочистительные работы |
Состояние | Восстановленная |
Тип оборудования | Сельскохозяйственное |
- Цена: 7 500 руб.
