Семяочистительная машина СОМ-300

Машина для очистки семян льна

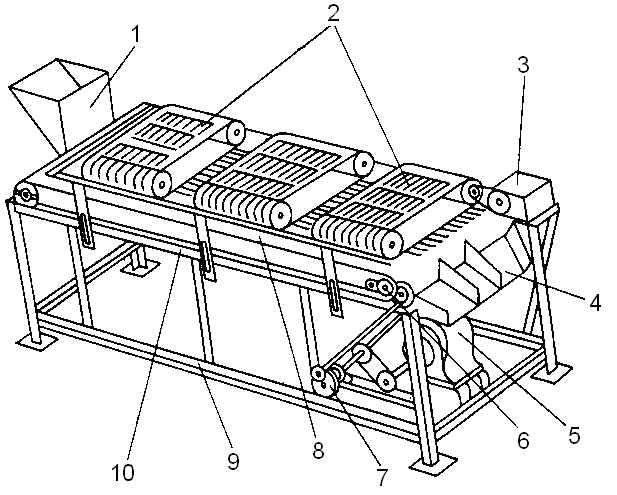

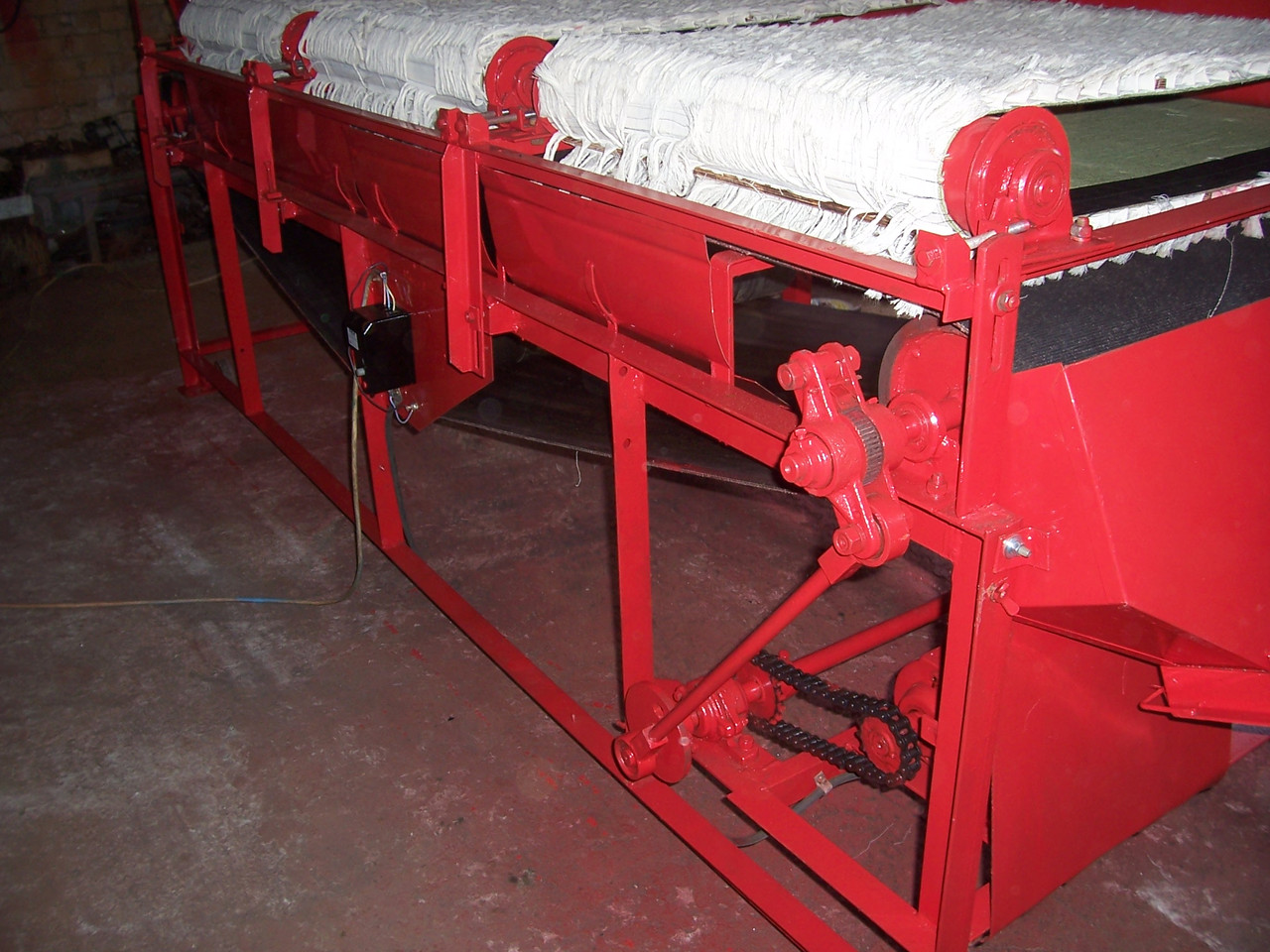

Семяочистительная машина СОМ-300 (рис. 3) предназначена для очистки семян льна-долгунца от трудноотделимых сорняков — плевела льняного и других примесей.

Принцип работы машины основан на способности хлопчатобумажных нитей при соприкосновении с сорняками и примесями с шероховатой поверхностью выметать их из тонкого слоя льносемян, движущихся по транспортеру.

Загрузочный бункер представляет собой коническую емкость, изготовленную из листовой стали. Спереди на его вертикальной стенке установлена заслонка для регулировки толщины подаваемого слоя семян за счет уменьшения или увеличения дозирующей щели. Перемещение заслонки вверх и вниз осуществляется с помощью регулировочных болтов.

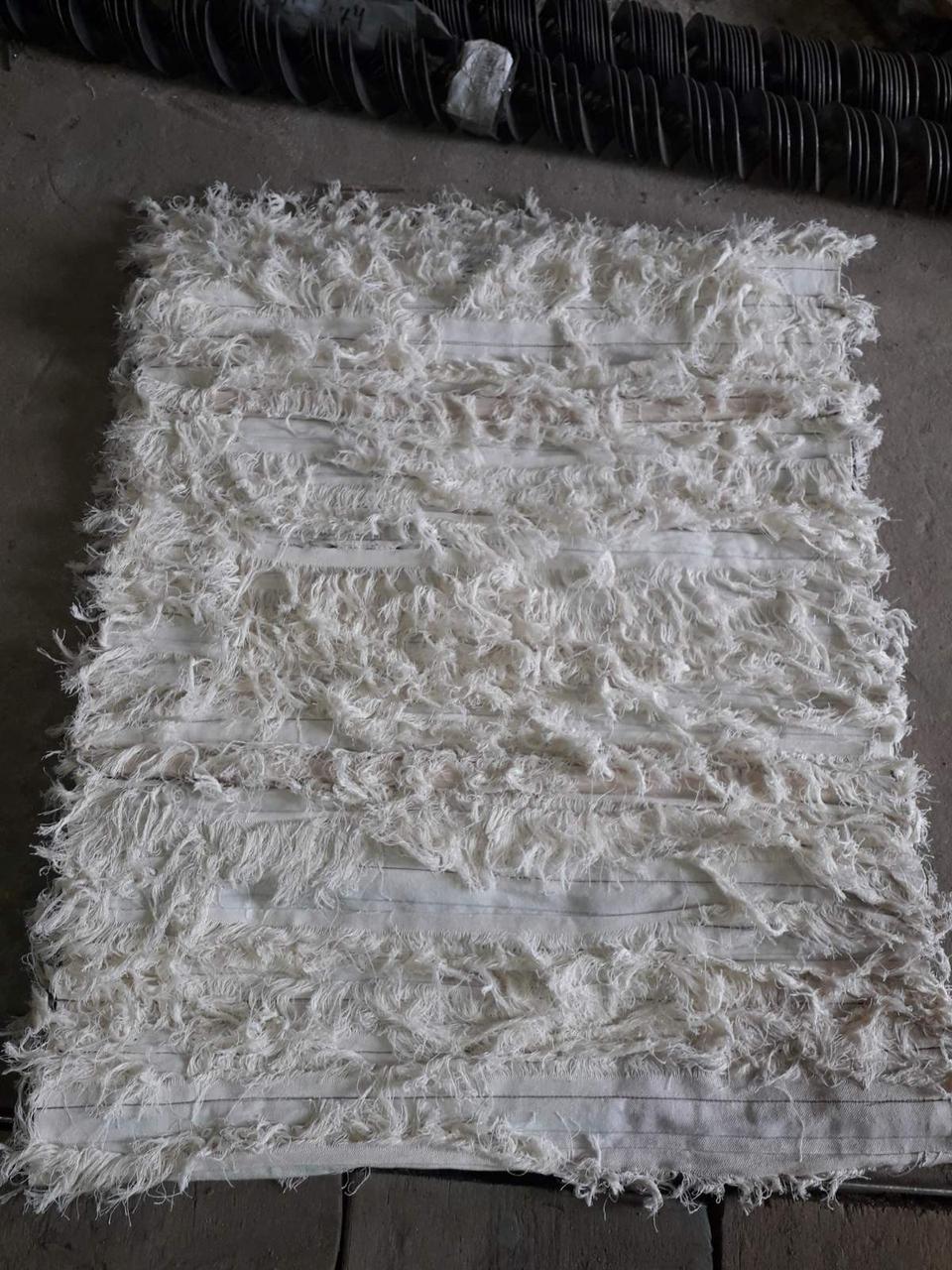

Бункер укреплен на стойках нижней рамы. Выметающие транспортеры установлены на верхней раме, которая имеет возможность перемещаться по высоте в пазах стоек. Основным элементом выметающих транспортеров является выметающая нить. Нити сгруппированы в кисти и закреплены на лентах транспортеров.

Нижний транспортер состоит из бесконечной ленты, изготовленной из линолеума с фрикционной ячеистой наружной поверхностью. Лента натянута на два цилиндрических вальца — ведущий и ведомый — с натяжниками. Ведущий валец получает прерывистое вращательное движение от кривошипно-шатунного механизма через храповую муфту.

Кривошипно-шатунный механизм состоит из диска с эксцентрично закрепленной осью и шатуна. Он служит для преобразования вращательного движения промежуточного вала в возвратно-поступательное движение шатуна и создает колебательные движения храповой муфты.

Храповая муфта предназначена для превращения возвратно-поступательного движения шатуна в прерывистое вращательное движение ведущего вальца нижнего транспортера. Она состоит из двух боковин с подшипниками качения, между которыми на валу ведущего вальца жестко посажено храповое колесо. В верхней части между боковинами на оси расположена собачка с пружиной. В нижней части между боковинами на оси крепится подшипник шатуна.

В процессе работы храповое колесо получает прерывистое движение только в одну сторону в момент зацепления собачки за зуб колеса. При движении кривошипа в обратную сторону собачка скользит по гребням, и храповое колесо остается неподвижным.

Нижняя и верхняя рамы представляют собой каркас из уголковой стали, на котором смонтированы все рабочие органы машины. Семяприемник изготовлен из листовой стали и имеет три выхода. На двух выходах предусмотрены заслонки и мешкодержатели. Семяприемник крепится к стойкам нижней рамы в конце нижнего транспортера.

Рабочие органы машины получают движение от мотор-редуктора. Через цепную передачу вращение передается на промежуточный вал. С одного конца промежуточного вала движение передается кривошипно-шатунному механизму и далее — на ведущий валец нижнего транспортера. С другого конца через цепную передачу и конический редуктор вращение передается на ведущий вал выметающих транспортеров.

Купить семяочистительную машину

Семяочистительная машина через мотор-редуктор подключается к сети 380 В. Пусковая аппаратура состоит из магнитного пускателя ПМЕ-232, кнопки «пуск–стоп», розетки и вилки. На машине предусмотрен болт заземления.

Семена льна из загрузочного бункера через дозирующую щель в его дне тонким слоем самотеком подаются на прерывно движущуюся ленту нижнего транспортера. По мере перемещения льносемян к выметающим транспортерам на них начинают воздействовать непрерывно движущиеся свисающие с транспортеров концы хлопчатобумажных нитей.

Семена сорняков и примесей, имеющие шероховатую поверхность и более округлую форму поперечного сечения, захватываются движущимися мягкими нитями и выносятся за пределы семян основной культуры к кромке ленты нижнего транспортера.

Семена льна, имея сплюснутую форму и гладкую поверхность, а также в силу образования в транспортерной ленте статического и магнитного полей, не захватываются скользящими по ним нитями и остаются неподвижными относительно несущей поверхности.

В результате происходит разделение льносемян на три потока. В первый поток попадают очищенные семена льна, не смещенные нитями. Во второй поток направляется часть семян льна и часть сорняков. В третьем потоке содержится основная масса сорняков и небольшая часть льносемян.

Семена из первого потока затариваются в мешки. Семена второго потока по мере наполнения мешка вновь пропускаются через машину наравне с исходным семенным материалом. В третьем потоке накапливаются технические отходы, которые складируются в мешках отдельно от семян.

В итоге работы машины получают очищенные семена льна и технические отходы.
